1、集中供熱系統的介紹

　　中國目前秦嶺淮河以北的城鎮在冬天均實行集中供暖，以度過寒冷的冬天。供暖面積約占領土面積的2/3。創建一始，大部城鎮采用區域型小鍋爐房，這種情況使鍋爐房小而分散，利用率不高，熱效率大多低于60%，造成許多北方城市一到冬天霧霾天非常多，給居民生活造成很大的困擾。

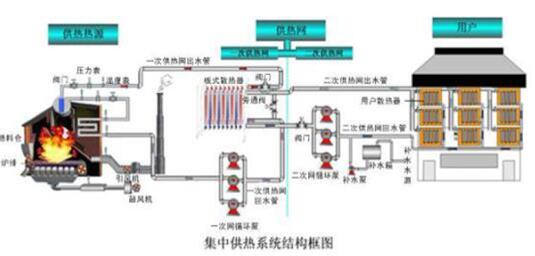

　　隨著我國經濟的發展，做為城市基礎設施的熱力網供熱系統發展很快，系統圖見以下。這種供熱系統是取締多個小型鍋爐房，將供熱熱源集中一處，或采用熱電聯產，這種情況不僅有利于節約能源、集中調配熱力，也利于治理環境。目前全國建有集中供熱設施的城市已超過40%，而且還有逐年增加的趨勢。

　　一次網是指從熱供應站出來的熱水所走的總的管道網絡，通常是只到熱交換站，不直接對用戶供暖。熱水網設計最高溫度已經達到150℃左右，壓力達到2.5MPa;

　　二次網是指地方熱交換站與一次網換熱后，直接與熱用戶連接的熱水管道。熱水網最高溫度達到90℃左右，壓力達到1.6MPa

　　一次網循環水泵在供暖系統中所占比例，無論是容量還是設備數量都是很大的，運行中的問題也比較多，一次網的特點造成對熱網循環泵的要求非常特殊，因此，正確選擇、合理使用和管理，確保正常供暖和提高經濟效益是十分重要的。

　　2 一次網循環泵結構特點

　　2.1水泵結構為中心支撐，這種結構可以減少因熱脹冷縮引起變形造成的軸對中改變，使水泵運行更加平衡。

　　2.2泵殼材質為高強度鑄鋼。

　　2.3機封冷卻方式建議為plan23，見右側圖示。

　　2.4水泵軸承采用稀油潤滑。

　　3 一次網循環泵選擇的原則

　　所選的循環泵應滿足系統中所需的最大流量和揚程，同時要使循環水泵的最佳工況點，盡可能接近系統實際的工作點，且能長期在高效區運行，以提高循環水泵長期運行的經濟性。

　　3.1力求選擇結構簡單、體積小、重量輕、效率相對比較高的循環水泵。

　　3.2力求運行時安全可靠、平穩、振動小、噪音低、抗氣蝕性能好。

　　3.3選擇適用于流量變化大而揚程變化不大的水泵，即GH特性曲線趨于平坦的水泵。

　　4一次網循環泵使用注意事項

　　4.1在開啟水泵前，一定要先開啟水泵機封及軸承的冷卻系統。

　　4.2一次網的介質溫度最高可以達到150℃左右，在水泵使用運行前一定要先對水泵進行預熱，溫度要求均勻上升，并且每隔10分鐘盤車半圈，并開啟入口閥門及排氣閥，排出泵內的氣體，預熱到規定溫度后再關閉排氣閥。

　　4.3、水泵開始運行后，緩慢的打開出口閥門，達到水泵額定點后，注意觀察水泵運行情況，要求振動及噪音均在標準之內。如出現不正常情況應及時停機檢查處理。

　　4.4、水泵運行中，密切關注檢測軸承運行溫度，滑動軸承小于75℃，滾動軸承小于85℃，如軸承溫度超過標準，需要立刻檢查原因并分析處理。

　　4.5、關閉水泵出口閥門后，只有確認介質溫度低于80℃以下時，才能關閉機封和軸承的冷卻水系統。

　　4.6、因水泵運行過程中介質溫度最高達到150℃左右，所以一定注意安全，不要用手直接碰觸水泵及管道，以免燙傷。如需要進行水泵維護，一定要等介質溫度降低后再進行。

　　作者：威樂(中國)水泵有限公司 李瑩光 李平洲 張建文
